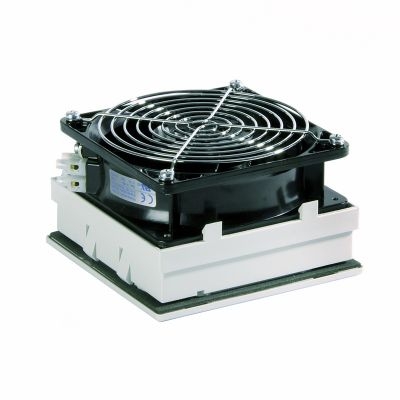

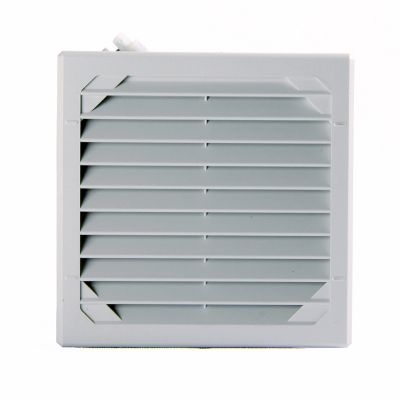

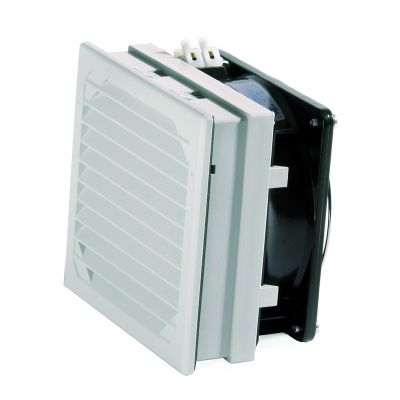

Schaltschrank- und Gehäusebelüftung
Luftleistung freiblasend: 60 m3/h
Luftleistung mit Austrittsfilter: 40 m3/h
Montage-Ausschnitt: 116 x 116 mm
Maße aussen: 130 x 130 mm
Einbautiefe: 72 mm
Filtermatte: P15/350S
Lieferung komplett mit Filtermatte und Dichtung
Passender Austrittsfilter: GV 200
Verschiedene Filtermatten zur Staubfilterung
Serie LV in flacher Bauform mit Schnellbefestigung
Schaltschrank Filterlüfter werden verwendet, wenn die passive Schaltschrankkühlung nicht ausreicht, um die gewünschte Innentemperatur zu halten. Voraussetzung für ihren Einsatz ist, dass die Schaltschrank-Umgebung relativ sauber ist und dass die Umgebungstemperatur unter der gewünschten Schrank-Innentemperatur liegt. Die kühle Umgebungsluft wird vom Ventilator angesaugt, über eine Filtermatte gereinigt und in den Gehäuseinnenraum geführt. Die Luft nimmt die Wärme der im Schrank installierten Komponenten auf, erwärmt sich und verlässt dann den Schrank über eine Auslassöffnung.
Die Kühlung mit Schaltschrank Filterlüfter stößt an ihre Grenzen, wenn entweder die abzuführende Wärmemenge zu hoch ist, die Umgebungstemperatur nicht genügend unter der Innentemperatur liegt, oder wenn die Schutzart keine Öffnungen im Schaltschrank erlaubt.
Hinweis zur Blasrichtung
Blasend - von außen in den Schaltschrank hinein blasend (Standardausführung)
Saugend - aus dem Schaltschrank heraus saugend (Sonderausführung)
Wählen Sie bei Ihrer Bestelltung die gewünschte Blasrichtung aus !
Montageausschnitt: 116 x 116 mm
Maße außen: 130 x 130 mm
Einbautiefe: 24 mm
Höhe des Abdeckgitters: 5 mm
Filtermatte: P15/350S
Lieferung komplett mit Filtermatte und Dichtung
Passender Filterlüfter: LV 200
Montageausschnitt: 177 x 177 mm
Maße außen: 204 x 204 mm
Einbautiefe: 26 mm
Höhe des Abdeckgitters: 6 mm
Filtermatte: P15/350S
Lieferung komplett mit Filtermatte und Dichtung
Passender Filterlüfter: LV 300
Ersatz- Filtermatte für
• Filterlüfter LV 200
• Austrittsfilter GV 200
Größe: 112 x 112 x 12 mm
Preis für Verpackungseinheit: 5 Stück
Ersatz - Filtermatte für
• Filterlüfter LV 300
• Austrittsfilter GV 300
Größe: 171 x 171 x 12 mm
Preis für Verpackungseinheit: 5 Stück
Kontaktart: Schließer (für Lüfter)
Einstellbereich: 0 - 60°C
Schaltdifferenz: 4 - 7K
Fühlerelement: Bimetall
Schaltleistung: AC: 250V / 10(2)A, DC: max. 30W
Abmessungen (B x H x T): 64 x 37 x 46 mm
Montageausschnitt: 116 x 116 mm
Abmessungen: 128 x 128 mm x 30,5 mm
Filtermatte: P15/500S
Lieferung komplett mit Filtermatte
Passender Filterlüfter: LS 10KX
Diesen Artikel haben wir am 29.09.2015 in unseren Katalog aufgenommen.
